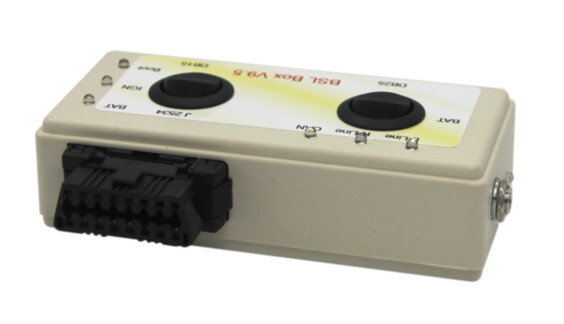

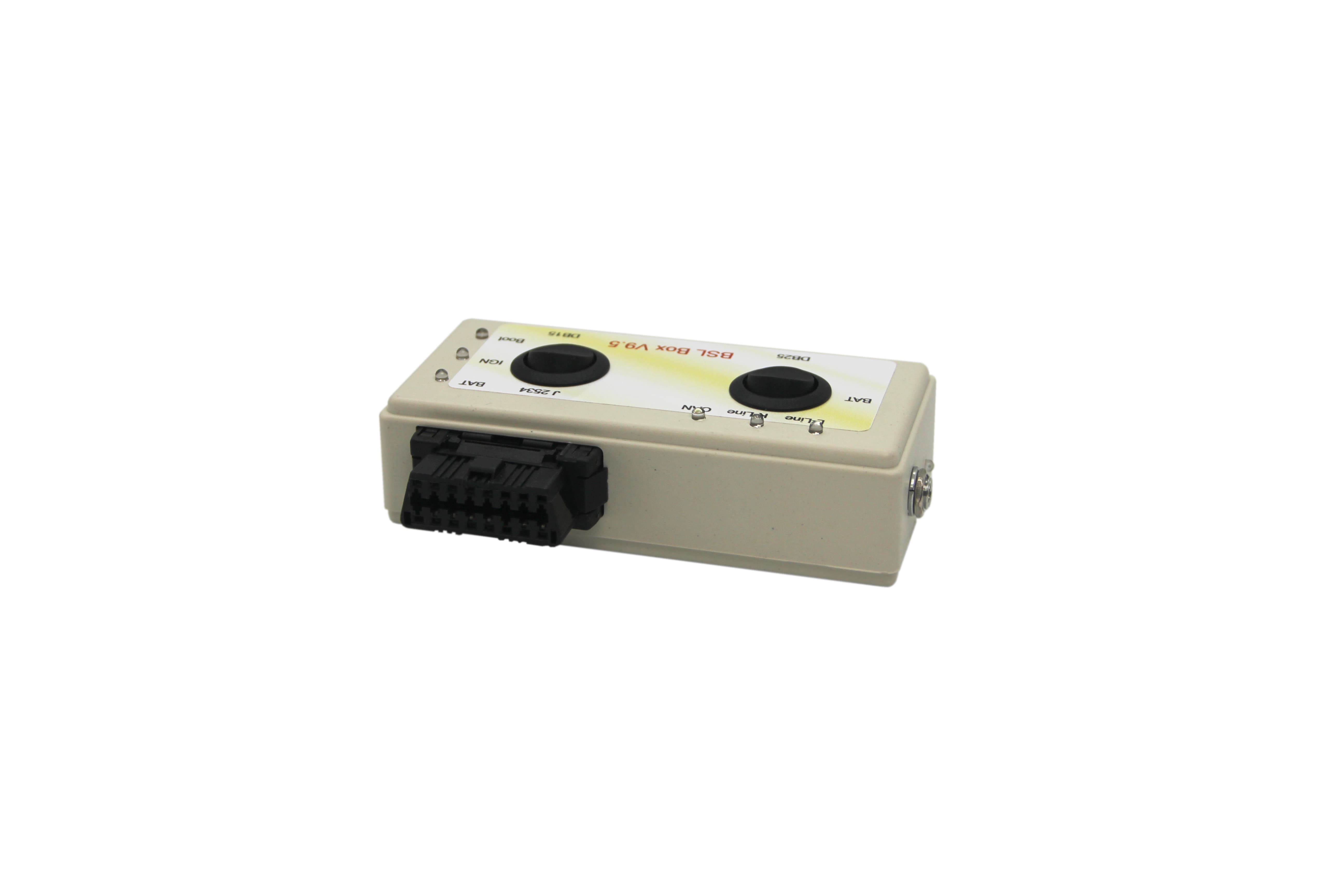

Адаптер BSL Box V9.5 предназначен для совместной работы с загрузчиками PCMflash (53 и 71 модуль), BitBox, MDFLASHER.
— К адаптеру BSL Box V9.5 устройство J2534 Сканматик 2, Tactrix Openport 2.0 (разъём J2534).
— Для подключения питания используется разъём 5.5*2.1 12V/3A, установлена защита от переполюсовки питания и перегрузки по току.

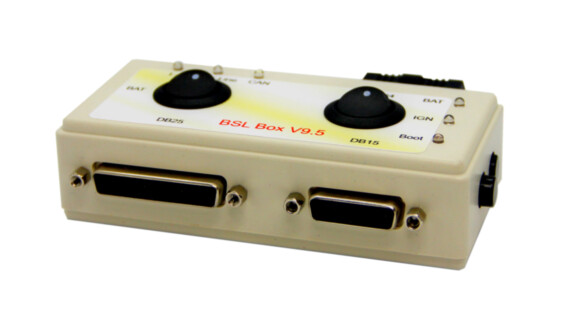

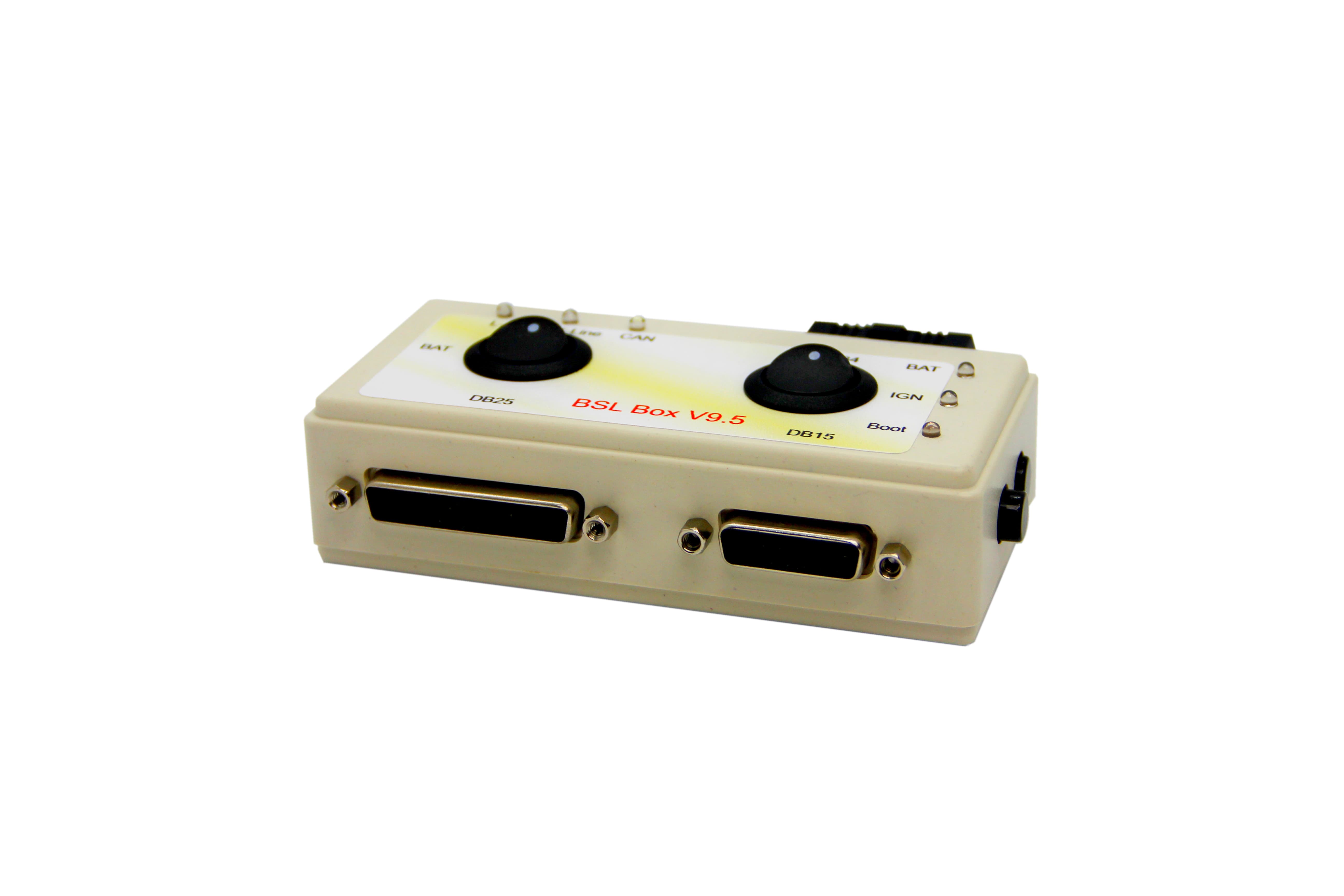

— Подключение к блоку управления осуществляется через один из разъёмов DB15 или DB25 с помощью универсального или специализированного кабеля, также возможно одновременное подключение 2 универсальных или специализированных кабелей.
Адаптер BSL Box V9.5 позволяет ручное управление питанием 30 и 15 клемм.
— верхний включает режим автоматического управления питанием (L–Line);
— нижний включает Boot pin (ручное управление, автоматическое включено по умолчанию (12 pin OBD2).

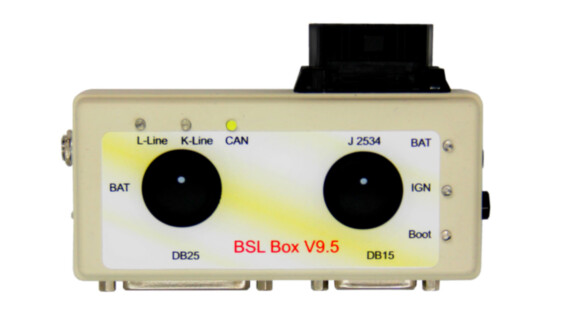

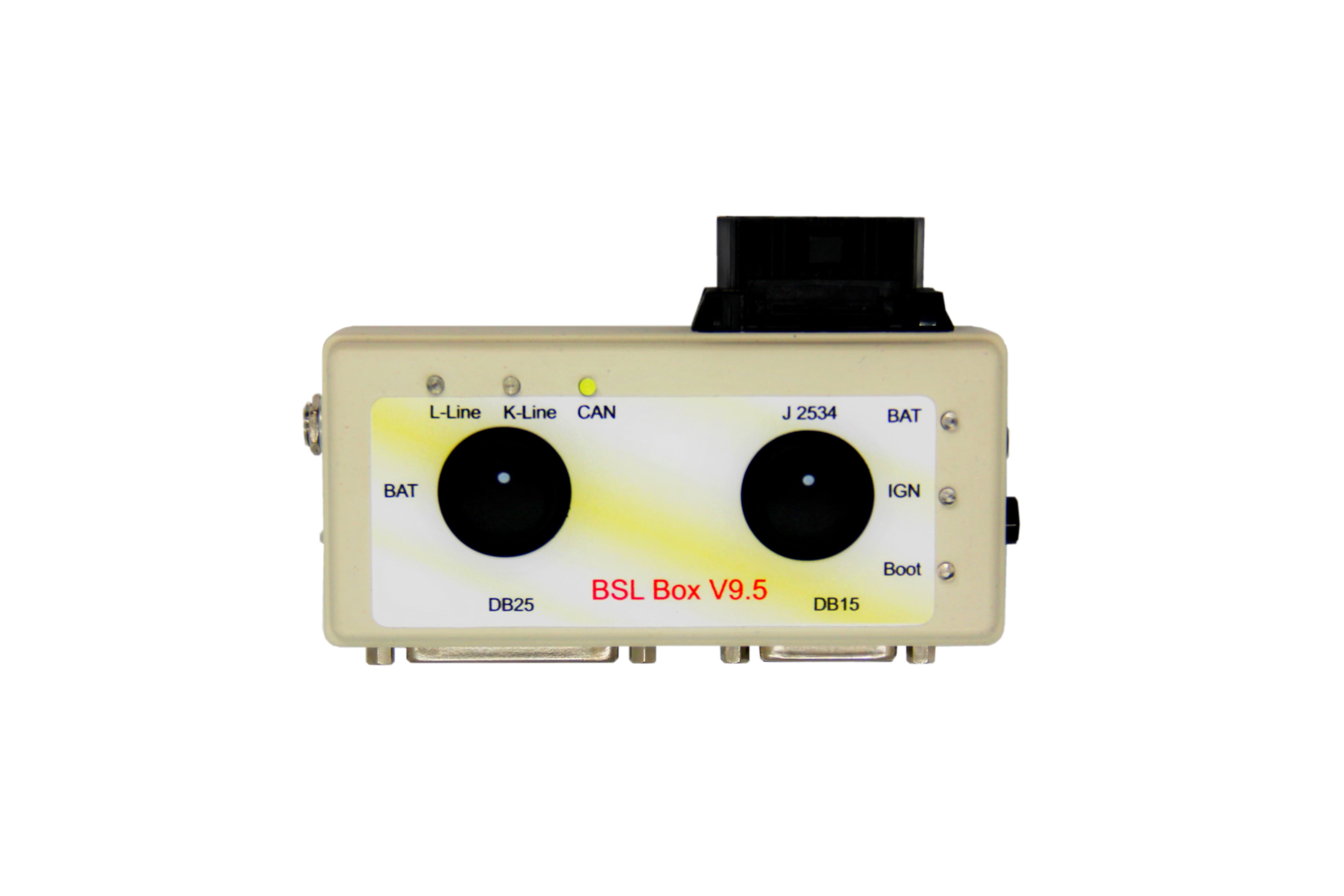

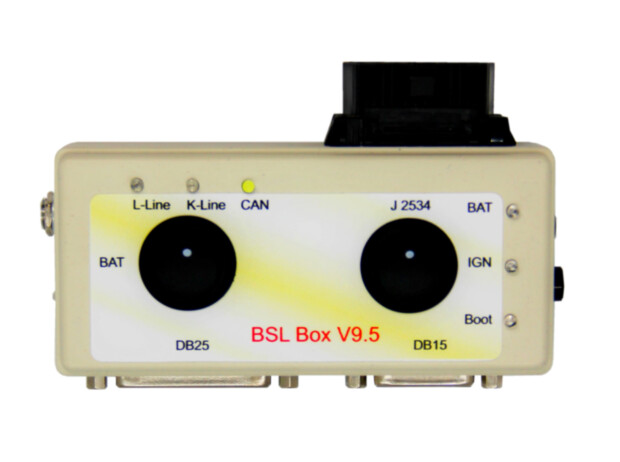

Светодиодные индикаторы показывают наличие напряжения питания кл.15 и кл.30, а также включение Boot pin.
Адаптер BSL Box V9.5 отображает состояние сигнальных линий K-Line, L–Line и CAN соответствующими светодиодными индикаторами, что очень удобно в работе.
Установлен терминальный резистор 120 Ом на CAN.
1. K-Line
2. GPT1(Сканматик 2/PCMflash)
4. GPT2(Сканматик 2/PCMflash)
5. +12 после ЗЖ (K15)
17. +12V (K30)
19. CAN-L 14 pin OBD2
20. CAN-H 6 pin OBD2
22. GND
1. Boot 1 (1kOm)
2. VPP
3. GPT2(Сканматик 2/PCMflash)
4. CNF (1kOm)
5. +12 (K30)
7. CAN-H
9. +12V после ЗЖ (K15)
10. Boot 2 (1kOm)
11. GND
12. GPT1(Сканматик 2/PCMflash)
14. K-Line
15. CAN-L
Представляет собой аналог 14P600KT02. У данного кабеля нет коричневого провода, как у оригинального кабеля, по причине отсутствия необходимости для применения. GPT провода: желто-красный и синий-желтый.
Универсальный кабель DB15-PIN позволяет производить подключение к различным разъемам электронных блоков управления. Представляет собой улучшенный аналог 14P600KT02.
Чтобы не перепутать одинаковые цвета, GPT1 и GPT2 дополнительно промаркированы и выведены отдельным пучком вместе с дополнительными CAN-H CAN-L.
Кабель оснащен дополнительной парой контактов по цепи «VECU» и парой дополнительных контактов по цепи «VKEY», что в совокупности позволяет подавать до восьми питающих напряжений (четыре маленьких контакта и четыре больших).
Дополнительный кабель к адаптеру BSL Box V9.5 для работы с блоками К/Н ME17.9.11, ME17.9.12, ME17.9.13.
Имеет два разъема дл
Дополнительный кабель к адаптеру BSL Box V9.5 для работы с блоками К/Н MEG17.9.21.
Имеет два разъема для подключения к блоку.
Дополнительный кабель к адаптеру BSL Box V9.5 для работы с блоками К/Н MEG17.9.21.1.
Дополнительный кабель к адаптеру BSL Box V9.5 для работы с блоками VAG SIMOS12.
Дополнительный кабель к адаптеру BSL Box V9.5 для работы с блоками VAG EDC16CP34.
Имеет два разъема для подключения к блоку.
В каталог добавлен и доступен для заказа новый адаптер для работы с PCMflash, BitBox, M&D Flasher: BSL Box V9.5.
PCMflash
️PCMflash — программный комплекс, предназначенный для работы с ЭБУ двигателя и АКПП автомобилей Volkswagen, Skoda, Ford, Mazda, Mitsubishi, Nissan/Infiniti, Subaru, Honda/Acura, Hyundai/Kia, Renault, Toyota/Lexus, Citroen/Peugeot и др. Имеются универсальные модули Continental SID208 PSA, Denso SH705x Bootloader и BSL TriCore. Поддерживается работа с адаптером ADS (версия 1, не для всех ЭБУ), а также любым J2534 совместимым адаптером, при наличии соответствующих драйверов и библиотек. Протестирована работа с OpenPort 2.0, Mongoose JLR, MongoosePro JLR, Teradyne GNA600 (VCM 1), Mazda VCM 2, Сканматик 2 PRO. ПО поставляется по модульному принципу и отличается простым, лаконичным интерфейсом. Для защиты от несанкционированного использования применяется ключ производства Guardant.
Поддерживается запись как заводских (vbf, GDS) так и бинарных файлов (bin). Поддерживается конвертация файлов из VBF/GDS в BIN если ЭБУ не поддерживает чтение. Для большей части модулей, при записи бинарных файлов возможна проверка и корректировка контрольных сумм (КС), а также перенос VID блока (если требуется).
Указана цена электронного ключа, пользователь может выбрать любой из доступных модулей (любую комбинацию модулей). Ключ без модулей не продается!
По умолчанию отправляются ключи большого формата. Если вам необходим ключ мини-формата, указывайте это в комментарии.
В случае утери ключа модули не восстанавливаются. Необходимо приобретать ключ и модули повторно.
ВАЖНО! Уважаемые клиенты! Активации PCMflash по общему правилу выполняются в рабочие дни с 10.00 до 18.00 по Мск, в остальное время, а также в праздничные и выходные дни, разработчик выполняет активации по возможности, поэтому возможны задержки. Пожалуйста, учитывайте эту информацию и приобретайте необходимые модули заранее!
Ознакомиться с лицензионным соглашением с пользователем Вы можете по этой ссылке.
Первый модуль после покупки нового ключа активируется без указания серийного номера путем пересылки активационных кодов. Сгенерировать код и ввести ответный можно с помощью утилиты «GrdTRU.exe», программа и инструкция высылаются при получении ключа. Для этого после получения ключа напишите нам на e-mail: mail@ecutools.ru
Для работы программы требуется авторизация связки «аппаратный ключ защиты» и ПК. Авторизация осуществляется в автоматическом режиме через сеть Интернет при выполнении первой операции c ЭБУ. Ключ при необходимости можно использовать на нескольких ПК.
Техническая поддержка осуществляется производителем.
Условные обозначения:
ЧТ - чтение
ВЧ - виртуальное чтение
ЗП - запись
КС - проверка/коррекция контрольных сумм
НК - контрольные суммы не используются
РАЗБЛОК - доступна функция разблокировки
Unlocked - для записи требуется предварительная разблокировка
Boot, Bootloader - сервисный режим (прямое подключение к разъему ЭБУ)
BSL - режим начального загрузчика (прямое подключение к разъему ЭБУ, необходимость "вскрытия")
BitBox
BitBox — это развивающийся программный комплекс, который позволяет производить идентификацию, чтение и запись внутренней флеш-памяти блоков управления различного назначения. Работа с блоками осуществляется через CAN или K-line интерфейсы при помощи адаптера Pass-Thru J2534. Программа поддерживает все J2534 совместимые устройства, например, DrewTech CarDAQ+ или OpenPort 2.0.
Иными словами, BitBox это флешер (загрузчик), его основная функция — чтение программы (содержимого флеш памяти) из блока управления и запись ее обратно. Для редактирования прошивок, вы можете воспользоваться редактором BitEdit, который может работать с тем-же ключом защиты или другими редакторами, работающими с бинарными файлами.
Комплекс состоит из ключа защиты Senselock и программной оболочки (на английском языке) с подключаемым набором модулей. Реализованная модульная система позволяет без избыточных затрат получать доступ к функциям ПО, необходимым для решения текущих задач. BitBox, один из первых проектов на российском рынке ПО для чип-тюнинга, в котором появились модули для работы не только с автомобилями. На сегодняшний день существуют модули для следующих марок транспортных средств: Toyota/Lexus/Scion/Hino, Hyundai/Kia, SsangYong, Dodge, Jeep, Chrysler, Fiat, VAG, BMW, GM, Harley Davidson, Great Wall, MV Agusta, BRP(Rotax), Arctic Cat. Список постоянно пополняется. BitBox – единственный Российский продукт, в котором реализована, и находится в стадии активного тестирования, система Master/Slave.
Программа имеет клиент-серверную архитектуру, для работы требуется обязательное наличие подключения к сети Интернет. Активация дополнительных модулей производится в автоматическом режиме через интернет.
Внимание! Указанные цены в рублях действительны только для резидентов России, Украины, Беларуси и Казахстана и действуют только на территории данных стран. Все остальные покупатели должны покупать ключ и модули для него по этой ссылке.
Attention! The prices on this page are valid for the residents of Russia, Ukraine, Belarus and Kazakhstan. All other customers must buy here.
Ключ без модулей не продаётся.
Оформляя заказ вы полностью принимаете Договор оферты.
Техническая поддержка осуществляется производителем.
M&D Flasher
Протестирована работа со следующими адаптерами J2534: DrewTech Mongoose, CarDAQ-Plus 3, Сканматик 3, Dialink и адаптером FTDI2232 UART.
Ключ не продается без дополнительных модулей!
В случае утери и поломки ключа модули не восстанавливаются. Необходимо приобретать ключ и модули повторно.
Ознакомиться с лицезионным соглашением с пользователем Вы можете по этой ссылке.
Обращаем ваше внимание на то, что в выходные и праздничные дни могут не производиться активации модулей MDFLASHER. Покупайте необходимые модули заранее!
Перед покупкой просим вас ознакомиться с Правилами возврата программного обеспечения.
Обращаем ваше внимание, что в модулях могут поддерживаться не все версии ПО.
Техническая поддержка осуществляется производителем.
BitBox Slave
BitBox Slave — слейв-версия программного комплекса, который позволяет производить идентификацию, чтение и запись внутренней флеш-памяти блоков управления различного назначения. Работа с блоками осуществляется через CAN или K-line интерфейсы при помощи адаптера Pass-Thru J2534. Программа поддерживает все J2534 совместимые устройства, например, ChipSoft J2534, DrewTech CarDAQ+ или OpenPort 2.0. Иными словами, BitBox это флешер (загрузчик), его основная функция — чтение программы (содержимого флеш памяти) из блока управления и запись ее обратно.
Если у Вас есть несколько филиалов или постоянных клиентов, которым Вы делаете прошивки, и они заинтересованы в нашем продукте — они могут получить все модули, которые есть у Вас, но у них не будет доступа к прошивкам, и Вы сохраните секрет ваших разработок. Они также как и Вы будут иметь возможность читать и писать прошивки, но только Вы сможете их видеть, и что, немало важно, только с вашего разрешения будет записан файл. Также, Вы узнаете, когда был записан файл, а когда нет.
Программа имеет клиент-серверную архитектуру, для работы требуется обязательное наличие подключения к сети Интернет. Активация дополнительных модулей производится в автоматическом режиме через интернет.
К любому BitBox Master (на сегодня, обычному ключу), можно привязать бесконечное количество Slave ключей.
Вы покупаете Slave ключ и привязываете его к себе.
Slave запускает программу, точно в таком же режиме считывает файл из машины (даже если это виртуальное чтение), и ему предлагается отправить запрос на калибровку — Вам. Он заполняет форму, показанную на рисунке ниже, и отправляет файл.
У вас в окне Master files появится этот запрос. Вы можете сохранить файл, а также загрузить вашему Slave-у модифицированный или оригинальный файл для записи.
После этого Slave нажимает кнопку Write и выбирает из списка подготовленный Вами файл и записывает его в машину. После успешной записи файл помечается как использованный.
Slave не может записать файл больше одного раза.
Фактически, передачи файлов не происходит между Вами и Slave-ом. Все файлы хранятся в защищенном хранилище, и доступ к нему предоставляет только Ваш Master ключ! Вы не передаете файлы друг другу, а также точно знаете, что Slave уже воспользовался файлом!
Slave имеет доступ ко всем купленным модулям Master ключа и не требует доплаты за активацию модулей. Вы покупаете один Master ключ, со всеми необходимыми модулями и все ваши Slave ключи получают к ним доступ!
Внимание! Указанные цены в рублях действительны только для резидентов России, Украины, Беларуси и Казахстана и действуют только на территории данных стран. Все остальные покупатели должны покупать ключ и модули для него по этой ссылке.
Attention! The prices on this page are valid for the residents of Russia, Ukraine, Belarus and Kazakhstan. All other customers must buy here.
Ключ без модулей не продаётся.
Техническая поддержка осуществляется производителем.
